Fichiers à imprimer
Un fichier STL par pièce, déjà orienté pour l'impression, en millimètres. Les matières conseillées sont plus bas.
Pour vérifier le calage de sa voile, il faut mesurer chaque suspente sous la même tension. Ici, deux pièces imprimées en 3D font le travail avec un télémètre laser et une poche à eau de 5 L : un banc qui se pose sur le bord d'une table et tend la suspente à 5 kg, et un support de laser qui coince la patte de la suspente côté voile. Quincaillerie : 27 €.
Comment ça marche

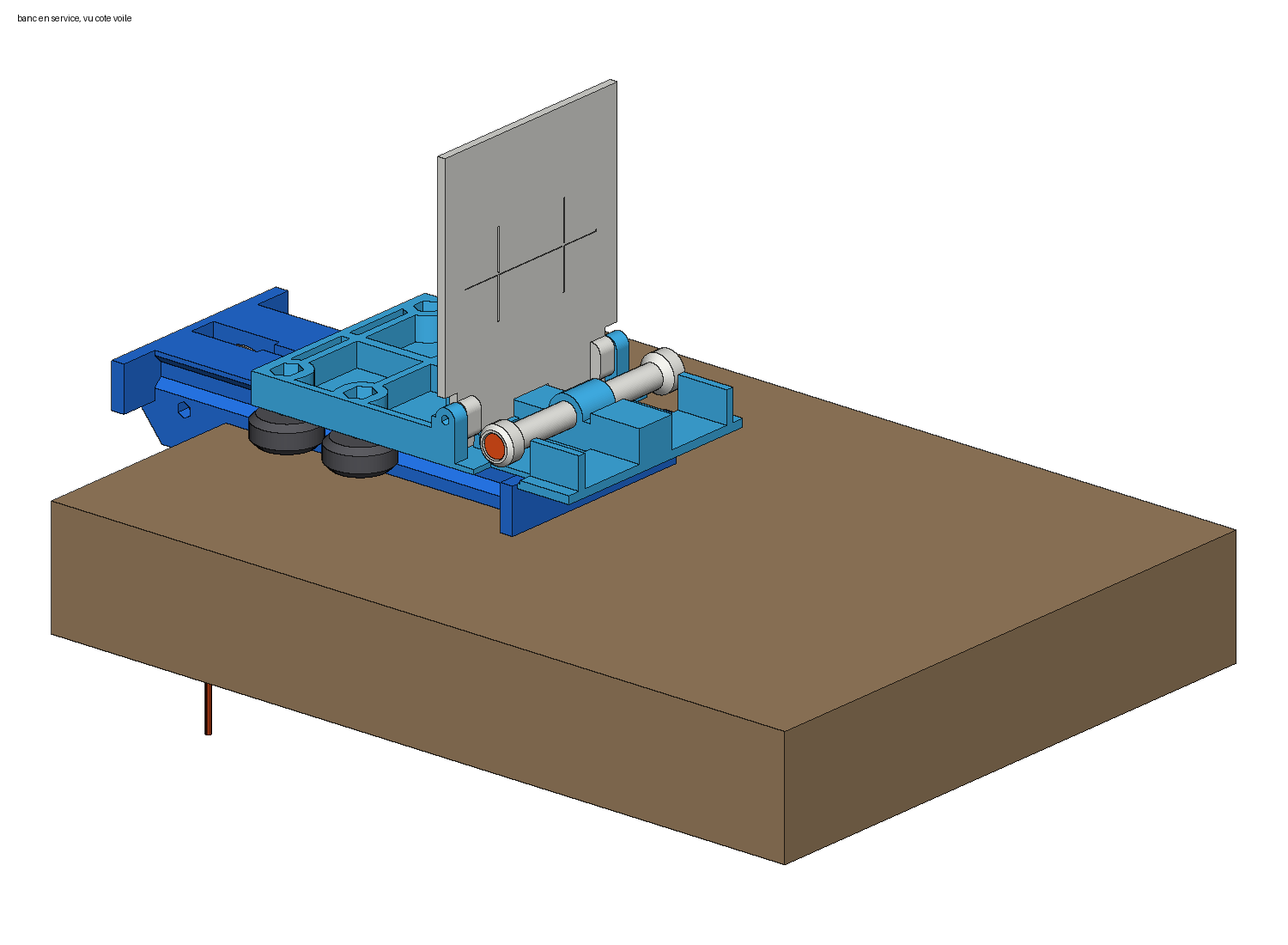

- Le banc s'accroche au bord de la table. Les deux élévateurs se posent à plat dessus, chacun sur une bobine ; on passe simplement la boucle du maillon par-dessus.
- Un chariot à roulettes relie les élévateurs, par une cordelette et une poulie, à la poche à eau qui pend sous la table. Tant que le chariot flotte entre ses butées, la suspente est tendue à exactement 5 kg.
- Devant les élévateurs, une cible blanche se relève et se verrouille d'équerre.
- Côté voile, on glisse la suspente dans l'encoche du support, la patte vient en butée, et le laser couché dans le support vise la cible. Longueur de la suspente = lecture + constante, la constante se mesure une fois au mètre ruban.

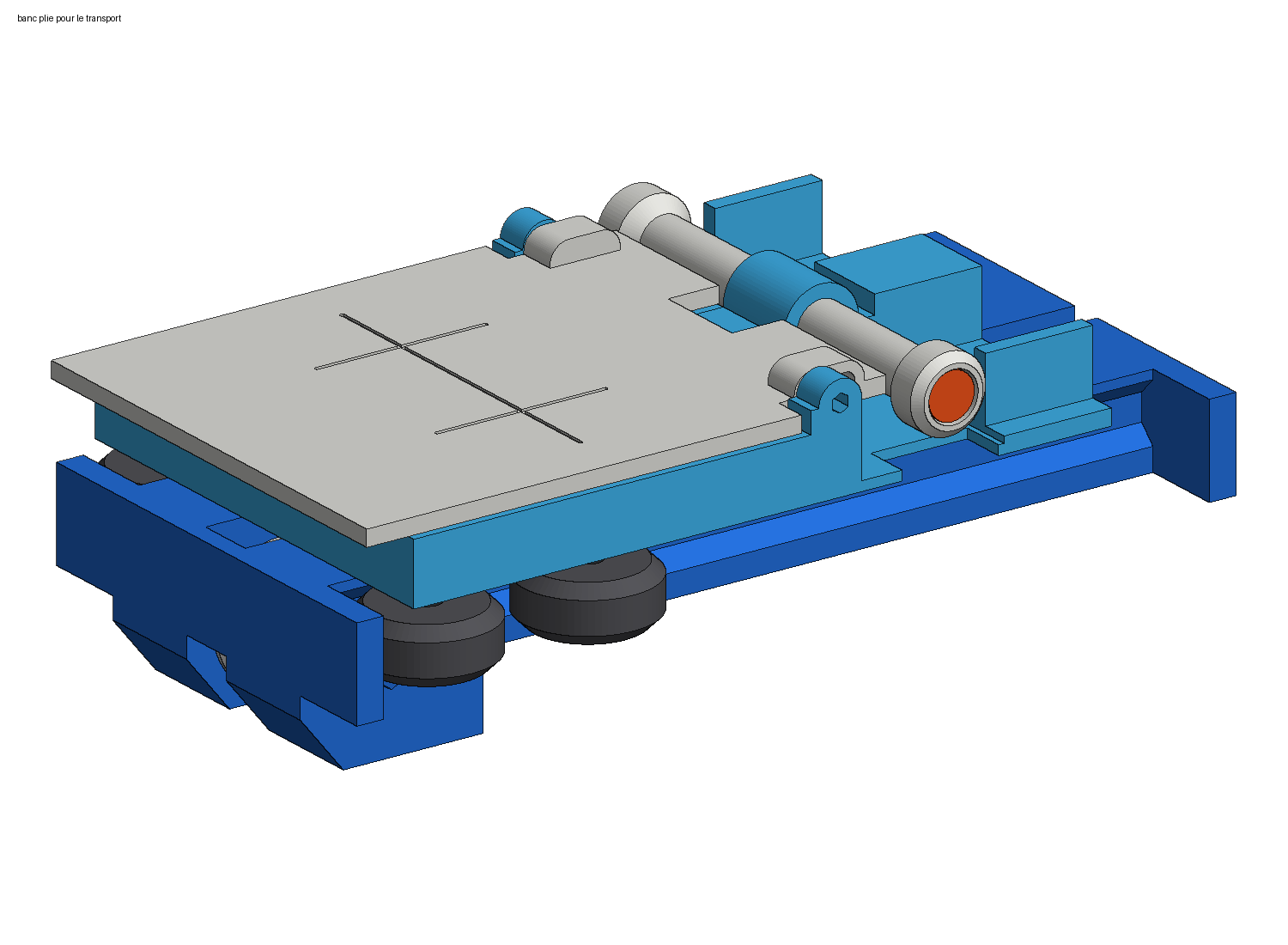

- Pour voyager : cible rabattue, un velcro autour.
Fichiers à imprimer
Huit fichiers, un par pièce, déjà orientés pour l'impression, sans support.
| Fichier | Pièce |
|---|---|

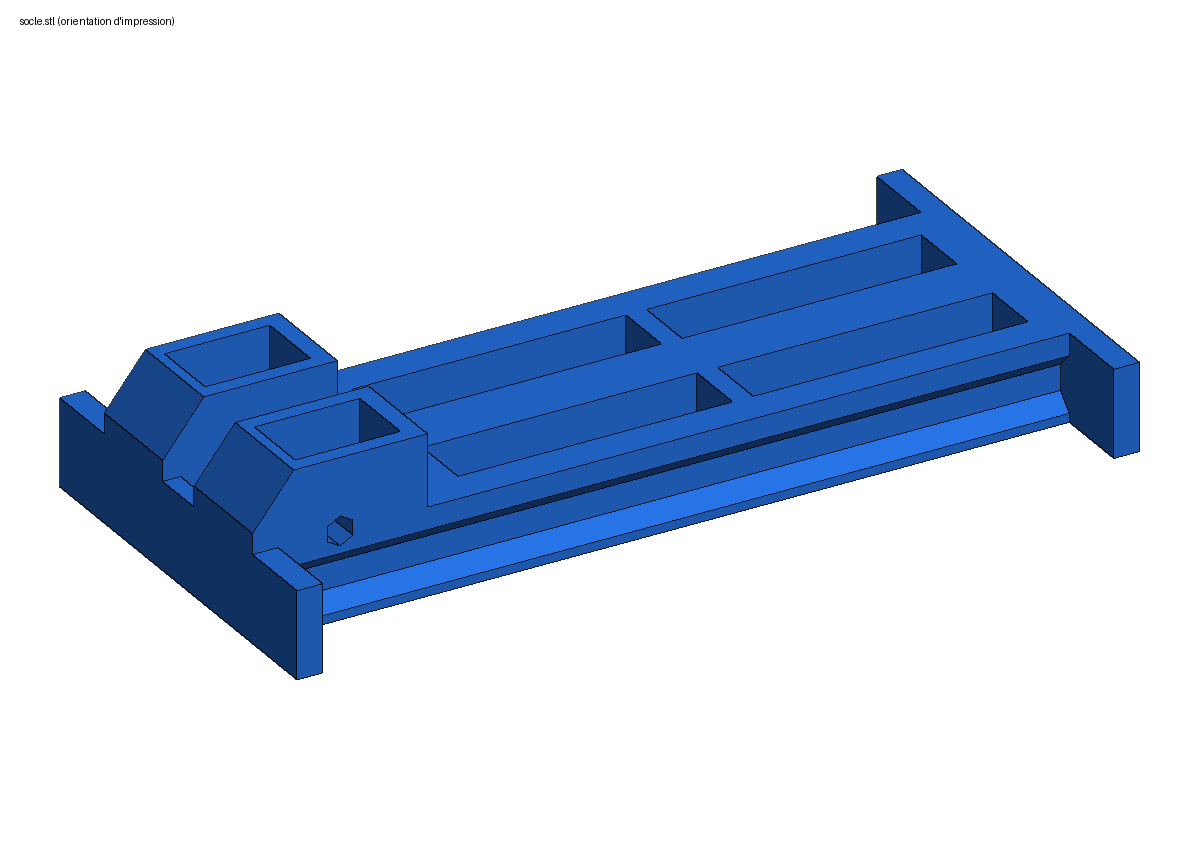

socle.stl |
le socle qui s'accroche à la table (image) |

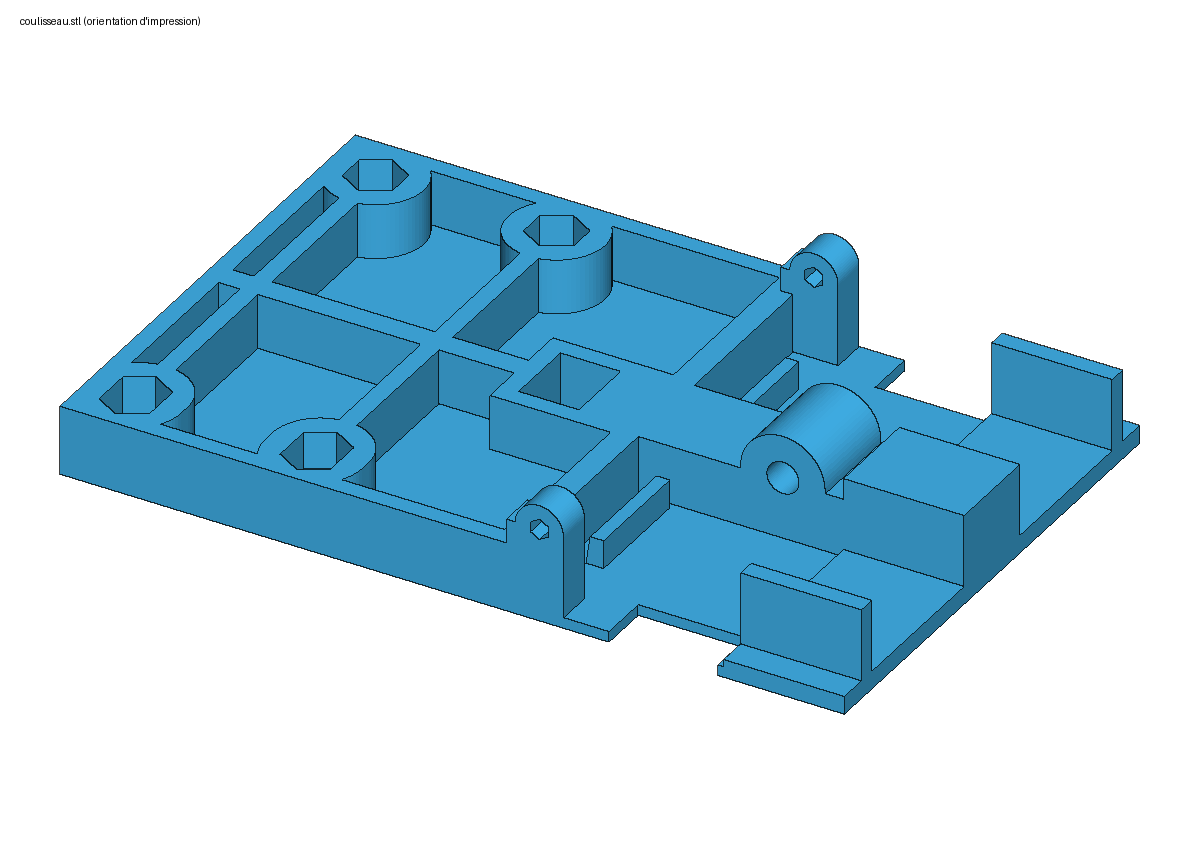

coulisseau.stl |
le chariot qui porte les élévateurs et la cible (image) |

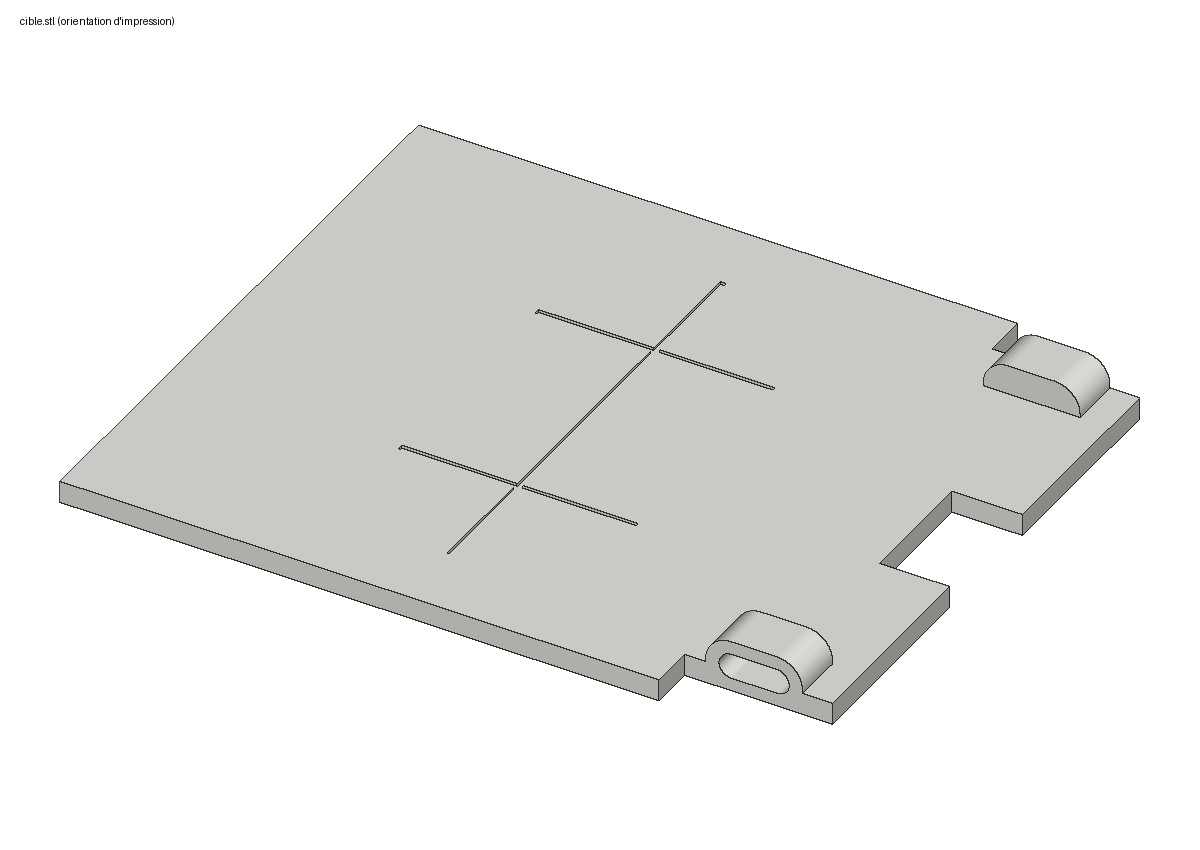

cible.stl |
la cible, à imprimer en blanc (image) |

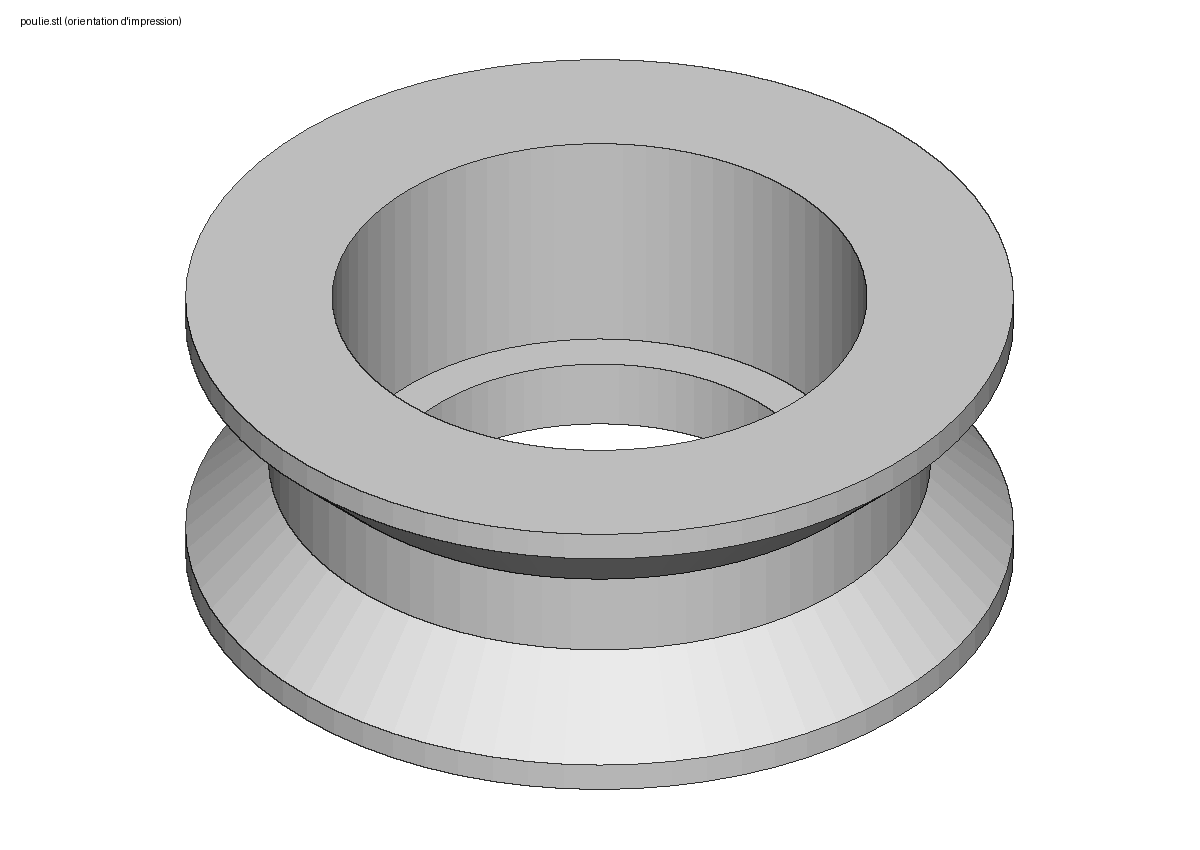

poulie.stl |
la poulie de la cordelette (image) |

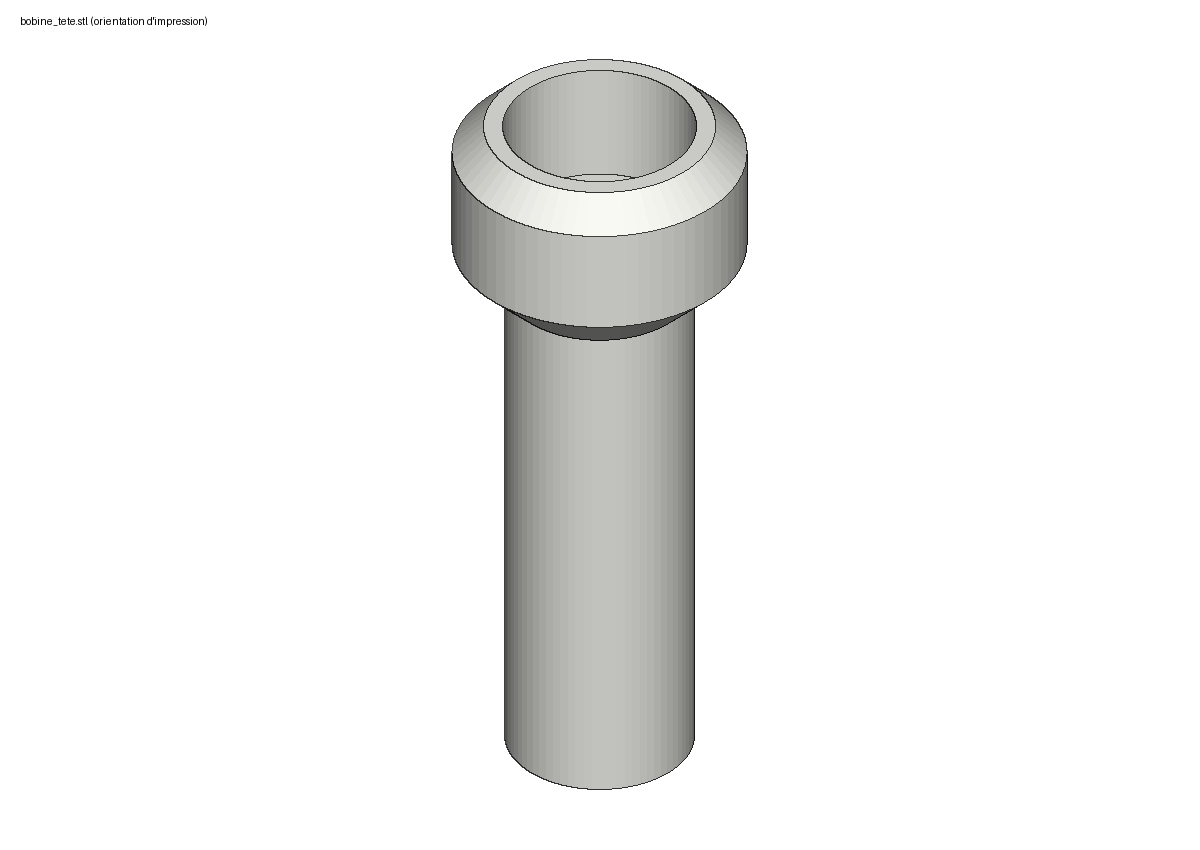

bobine_tete.stl, bobine_ecrou.stl |
les deux bobines des élévateurs (image) |

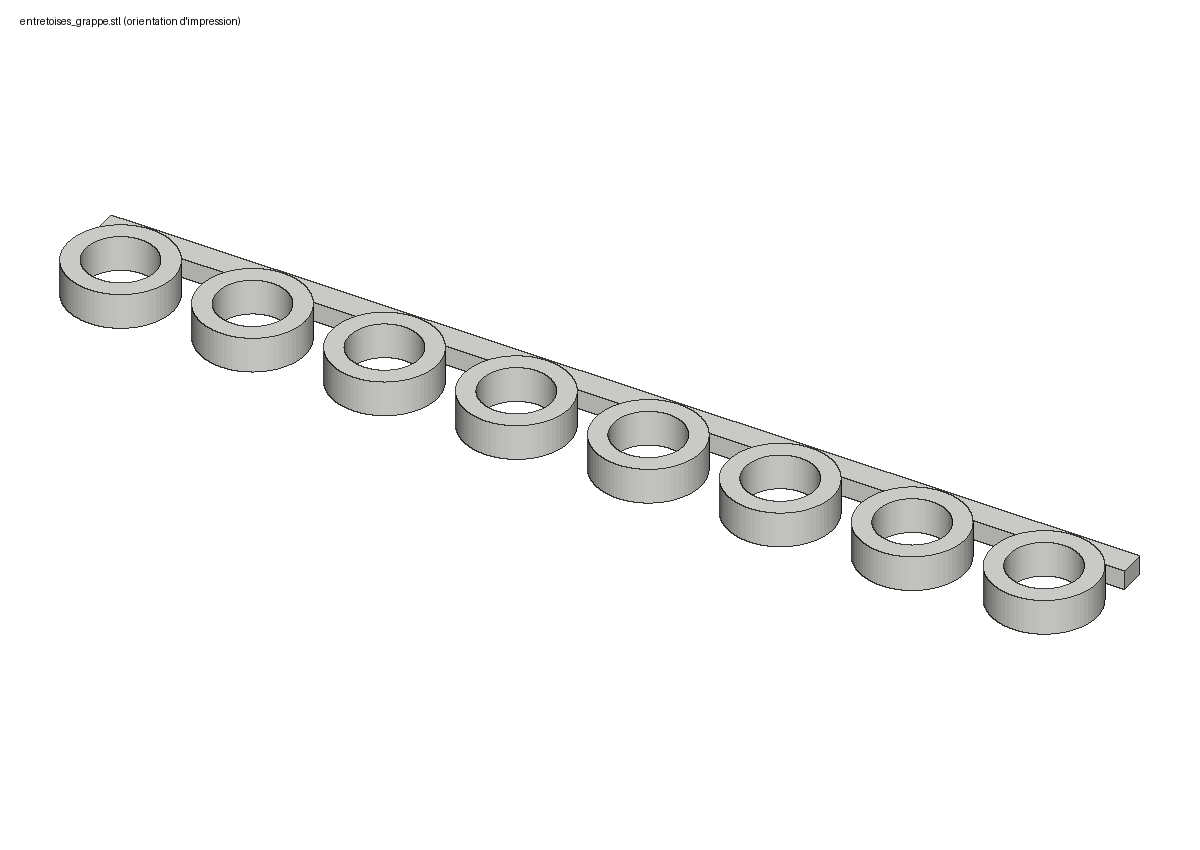

entretoises_grappe.stl |
8 petites entretoises sur une barrette, à détacher au cutter (image) |

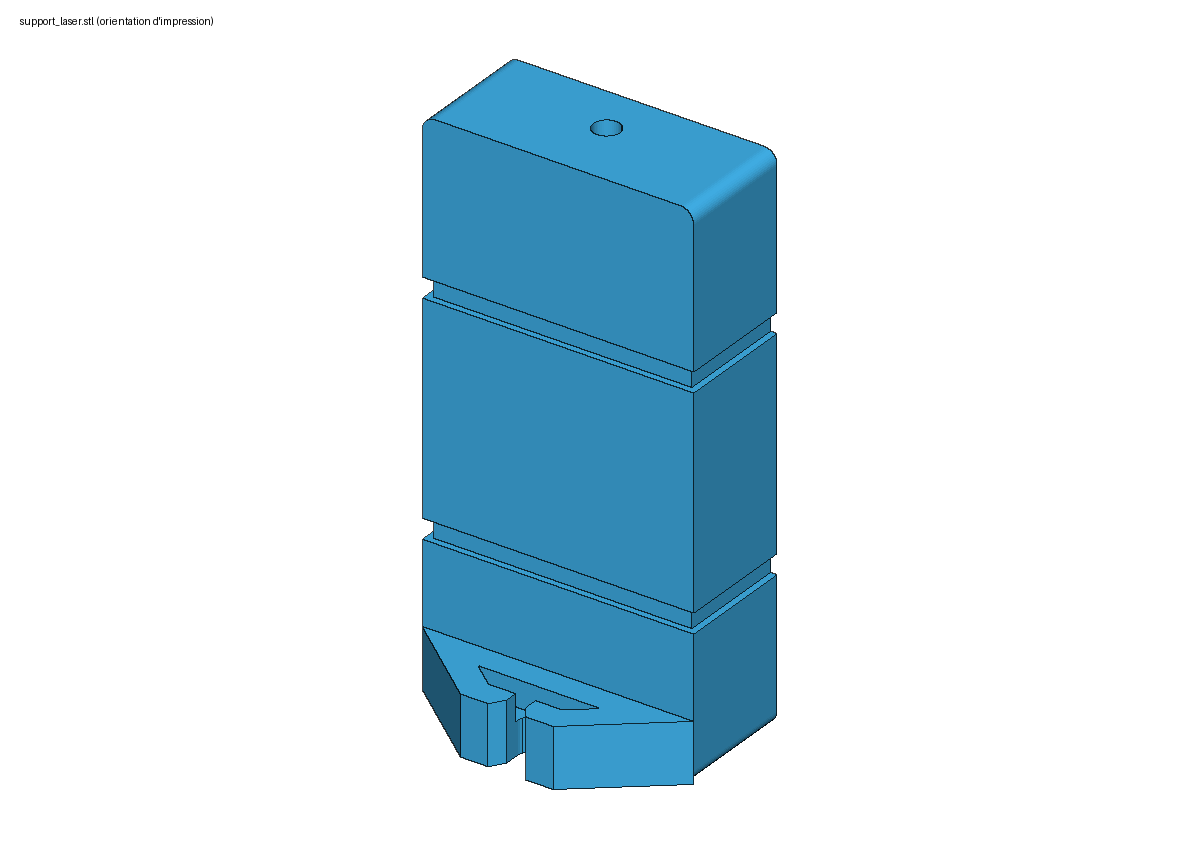

support_laser.stl |

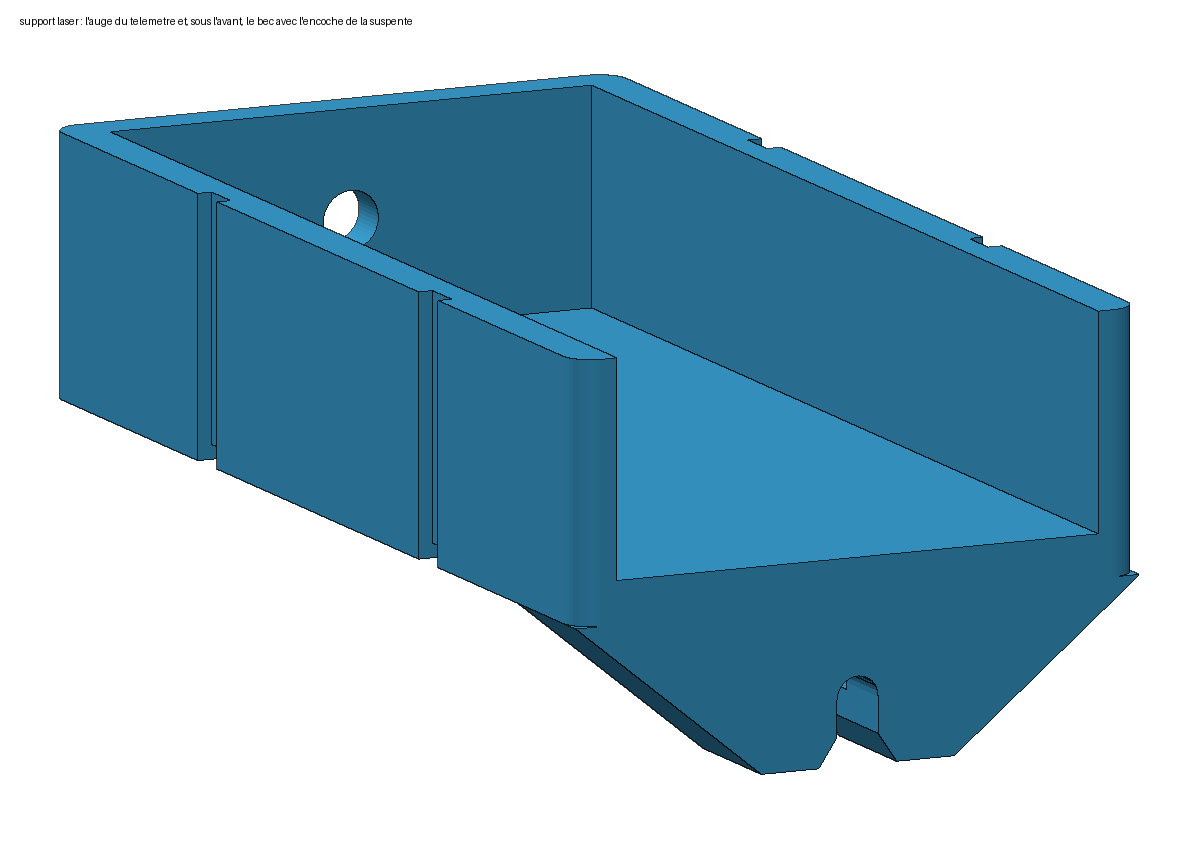

le support du laser (image, l'encoche) |
Le support est à la taille de votre laser. Mesurez-le (largeur, longueur, épaisseur),
reportez les trois cotes dans scad/support_laser.scad et regénérez le STL. S'il a des
boutons sur le côté, btn_cote ouvre la paroi en face. Le support est un peu moins haut
que le laser, pour le saisir facilement.
Quelle matière
PETG, 4 périmètres, 25 % de remplissage, cible en blanc mat. Pas de PLA : il se déforme dans une voiture au soleil.
Si vous faites imprimer chez JLC3DP : socle et cible en résine SLA 9000HE blanche, tout le reste en nylon SLS 3201PA-F. Comptez ≈ 30 $ de pièces et ≈ 10 $ de port. Les pièces qui serrent des goupilles ou tirent sur une suspente (chariot, support du laser) ne doivent pas être en résine.
Ce qu'il faut acheter
Tout sur AliExpress, chez des vendeurs notés. Prix lus le 5 octobre 2026 ; vérifiez la variante cochée avant de payer.
| Pièce | Variante à cocher | Il en faut | Prix | Lien |
|---|---|---|---|---|
| Roues V noires Ø 24, roulements montés | « 10PC BigBlack Wheel » | 5 sur 10 | 6,69 € | annonce |
| Vis M5 × 25 tête bombée | « 10Pcs M5x25 » | 4 sur 10 | 4,29 € | annonce |
| Écrous frein M5 (bague nylon) | « M5 X 50pcs » | 5 sur 50 | 3,39 € | annonce |
| Vis M5 × 80 tête cylindrique | « M5 10 pièces », puis « 80 mm » | 1 sur 10 | 5,09 € | annonce |
| Goupille Ø 5 × 40 (axe de la poulie) | « M5 10pcs », puis « 40mm » | 1 sur 10 | ≈ 1,50 € | annonce |
| Goupilles Ø 3 × 12 (charnière de la cible) | « M3 25pcs », puis « 12mm » | 2 sur 25 | ≈ 1,50 € | même annonce |
| Cordelette 2 mm | « 10 meters » | 1,5 m | 1,62 € | annonce |
≈ 27 € port compris. Le roulement de la poulie se récupère sur la cinquième roue, le lest est votre poche à eau, et il n'y a ni colle ni frein-filet. Le laser n'est pas compté : un télémètre Bluetooth de 30 m (HOTO QWCJY001 ou équivalent) vaut 30 à 40 €.
Montage

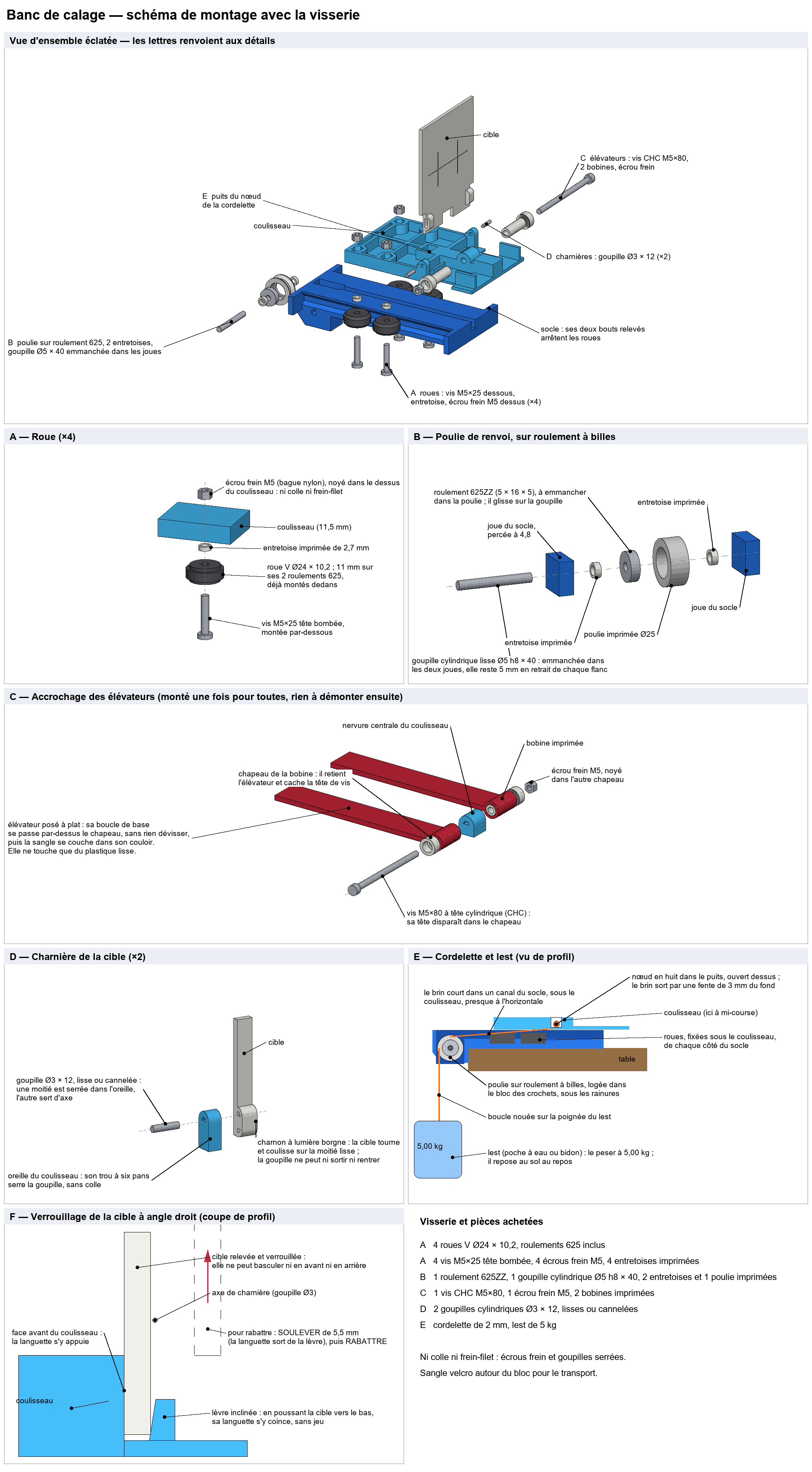

Le schéma complet, avec la visserie : schema_montage.png.
- Poulie : sortez un roulement d'une roue en trop, emmanchez-le dans la poulie. Posez la poulie dans sa fente avec une entretoise de chaque côté et enfoncez la goupille Ø 5 à travers les deux crochets, jusqu'à ce qu'elle soit en retrait des flancs.
- Roues : un écrou frein dans chacun des 4 logements du chariot, puis pour chaque roue une vis M5 × 25 par le dessous, à travers la roue et une entretoise.
- Jeu : serrez le côté fixe, poussez les deux autres roues au fond de leur rainure (trous oblongs), serrez. Le chariot doit rouler tout seul quand on incline le socle.
- Bobines : sur la vis M5 × 80, une bobine, la nervure du chariot, l'autre bobine, l'écrou frein dans le chapeau. On n'y touche plus.
- Cible : entre les oreilles du chariot, une goupille Ø 3 de chaque côté, enfoncée à ras.
- Cordelette : nœud en huit dans le puits derrière la cible ; le brin file dans le canal du socle, passe sur la poulie et se noue à la poignée de la poche. Pesez la poche pleine à 5,00 kg.
Réglez la cordelette pour que la poche touche le sol quand la suspente est molle, et décolle dès qu'on tire.
Régler l'offset dans l'outil de calage
Le laser réglé pour mesurer depuis sa face avant, la lecture est la distance entre le laser et la cible. Sur le banc, le centre de la boucle d'élévateur (l'axe de la bobine) est 21 mm derrière la cible, et la boucle de la suspente bute 8,5 mm derrière la face avant du laser. Donc :
longueur de la suspente, élévateur compris = lecture + 30 mm + boucle d'attache
La « boucle d'attache », c'est la partie de la suspente qui dépasse du bec, jusqu'au bout de la boucle : 10 à 20 mm selon la voile, à mesurer une fois au réglet. Offset à saisir dans l'outil, typiquement 40 à 50 mm.
- Les constructeurs donnent le plus souvent les longueurs élévateur compris, du centre de la boucle de mousqueton à la patte d'attache sur la voile, sous 5 kg : c'est ce que mesure le banc, la bobine jouant le rôle du mousqueton. Si vos valeurs de référence sont données sans élévateurs (depuis les maillons), retirez la longueur de l'élévateur, indiquée dessus. Vérifiez la convention dans la fiche de contrôle de votre voile.
- Pour contrôler l'offset : mesurez une suspente au mètre ruban acier selon la méthode du constructeur, et comparez à la lecture du laser au même moment.
- Si le laser mesure depuis sa face arrière, retirez la longueur du laser de l'offset.
Pour aller plus loin
- NOTES.md : les choix de conception, les cotes, les prix relevés, les variantes écartées et ce qui a été vérifié.
- Les modèles OpenSCAD sont dans
scad/, les scripts qui regénèrent STL, images et ce site dansoutils/. Dépôt : https://github.com/alexandre-pereira/trimming-tools, site : https://trimming-tools.weflare.fr. - Rien n'a encore été imprimé ni essayé sous charge : c'est un modèle, pas un produit testé.
